İnvertörler

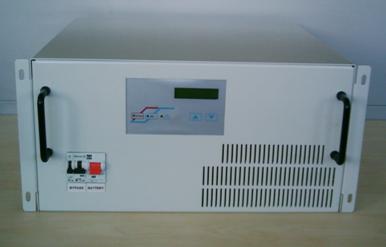

Endüstriyel Sinüs Çıkışlı İnvertör
Eviriciler, IGBT teknolojisi ile üretilmiş olup mikroişlemci kontrollü ve tam sinüs çıkışlı sistemlerdir. Dc kaynak veya akülerden alınan gerilimi, istenilen frekans ve değerdeki AC gerilime çevirir. Çok değişik giriş DC gerilimi, çıkış gerilimi, çıkış frekansı ve güçlerde üretilmektedir.

Genel Özellikler
  • Gerçek Sinüsoidal çıkış gerilim dalga şekli
  • Aşırı yük ve kısa devre korumalı
  • Mikroişlemci Kontrolü ve akıllı sürücü ile yüksek güvenirlilik
  • 2x16 karakter LCD Panel ile alarm ve durum izleme
  • Çalışma durumunu gösteren ledler
  • Akıllı haberleşme RS232 ve SNMP/HTPP desteği (Opsiyonel)
  • Evirici durum değişikliklerini ve arızalarını e-posta ile bildirebilme ve raporlama (Opsiyonel)
  • Ön panelden dil seçimi (Türkçe / İngilizce)
  • Ön panelden ölçüm büyüklükleri kalibre edilebilir
  • Toplam çalışma süresini görebilme
  • Çıkışda izole transformatör
  • 19'' Rack Mountable Kutu Dizaynı
  • 2 yıl tam garanti


Teknik Özellikler
24 VDC Model
24-220-1500
24-220-2500
Giriş Gerilimi
20-40VDC
20-40VDC
Giriş Akımı (max.)
75A
141A
Çıkış Gerilimi
220VAC
220VAC
Çıkış Akımı
6,5A
10,8A
Çıkış Frekansı
50/60 Hz
50 / 60 Hz
Crest Faktör
2.1:1
2:1
THD(Lineer Yük)
<%3
<%3
Verim
>%84
>%85

48 VDC Model
48-220-2000
48-220-3000
48-220-5000
Giriş Gerilimi
40-80VDC
40-80VDC
40-80VDC
Giriş Akımı (max.)
48A
71A
120A
Çıkış Gerilimi
220VAC
220VAC
220VAC
Çıkış Akımı
8,7A
13A
21,7A
Çıkış Frekansı
50/60 Hz
50/60 Hz
50 / 60 Hz
Crest Faktör
3:1
2:1
2:1
THD(Lineer Yük)
<%3
<%3
<%3
Verim
>%86
>%86
>%86

110 VDC Model
110-220-2000
110-220-3000
110-220-4000
110-220-5000
Giriş Gerilimi
90-140VDC
90-140VDC
90-140VDC
90-140VDC
Giriş Akımı (max.)
21A
29A
41A
50A
Çıkış Gerilimi
220VAC
220VAC
220VAC
220VAC
Çıkış Akımı
8,7A
13A
17,4A
21,7A
Çıkış Frekansı
50/60 Hz
50/60 Hz
50/60 Hz
50 / 60 Hz
Crest Faktör
3:1
3:1
2:1
2:1
THD(Lineer Yük)
<%3
<%3
<%3
<%3
Verim
>%89
>%90
>%90
>%91

GENEL Çalışma Sıcaklığı
0...60C
Depolama Sıcaklığı
-20...+70C
Nem
0...%90 (Yoğunlaşmayan)
Soğutma
Fan ile zorlamalı
Koruma Sınıfı
IP 20
Display&Gösterge
2x16Karakter LCD
Giriş OK, Çıkış OK, Genel Alarm Kedleri
Alarm&Korumalar
Giriş ve Çıkış Sigortası
DC Gerilim Düşük ve Yüksek
Kısa devre&IPM Fault
Aşırı Yük
Aşırı sıcaklık
