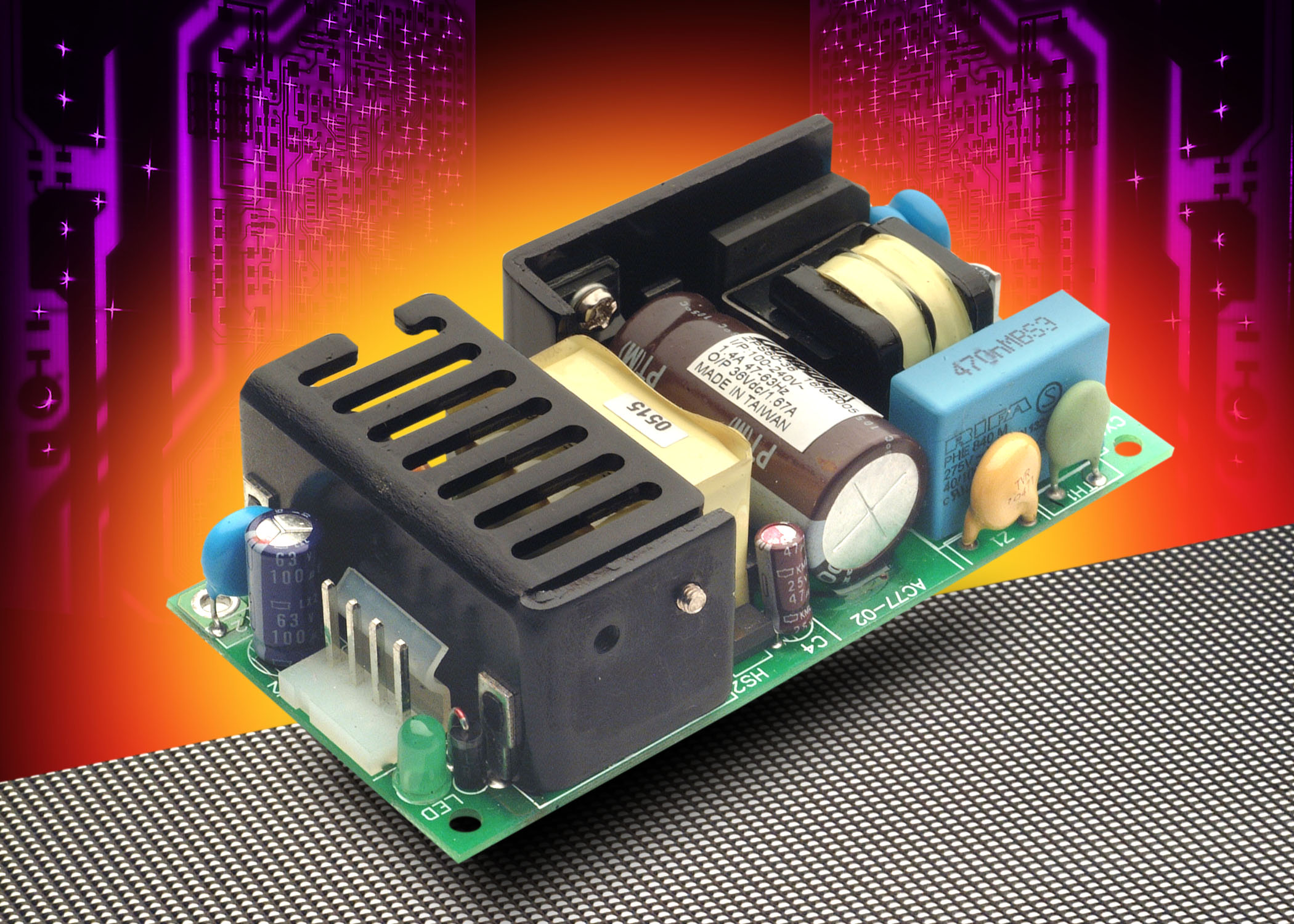

ZP Serisi 14-60W Low Profile AC-DC Güç Kaynağı




Giriş çalışma gerilimi 85 - 264VAC (47 - 440Hz) or 120 - 370VDC
Single & Multiple Outputs
Low Profile, Industry Standard Footprint
Global Safety Agency Compliance
Up to 82% efficiency (ZP20)
Up to 88% efficiency (ZP40 ve ZP60)
Tek çıkışlı 20W, 40W ve 60W
İki çıkışlı 40W
Üç çıkışlı 40W ve 60W
Short Circuit Protection Continuous - hiccup mode
Overvoltage Protection Typically 110-130% of nominal
Operating Temperature 0 to +70°C with derating
Immunity EN55022-B, FCC Class B
Conducted & Radiated EMI EN55022-B, FCC Class B
Safety Agency Approvals UL60950-1, CSA60950-1, EN60950-1 Class I, CE Mark (LVD)

Uygulama Alanları


Açıklama

The ZP series is available in two form factors; the 20W rated single output models utilises the industry standard 2"" x 3.5"" footprint, whereas the ZPS/D/T40 and ZPS60 have the widely used 2"" x 4"" size. Single output models are available with the most popular output voltages from 3.3V to 48VDC, and multiple output versions have a 5V main and a combination of 5V to 24V auxiliaries. All models are convection cooled and are certified to the IEC/EN/UL 60950-1 standard.

Teknik Broşür, Manuel ve Dosyalar
Benzer Ürünler
ZPS20 Datasheet
ZPS20 Installation Manual
Ürün resmi
ZPSA Serisi 20W-100W PCB Tip Tek Çıkışlı Low Profile AC-DC Güç Kaynağı
ZWD100-225 Serisi 2 çıkışlı 100-225W AC-DC Güç Kaynağı




Ürün Listesi Tek Çıkış
Model Adı
Çıkış Gerilimi
Çıkış Akımı
Peak Çıkış Akımı
Çıkış Gücü
Construction
Datasheet
ZPS20-3
3.3V
4.4A
6.6A
14.52W
Open Frame pcb
ZPS40-3R3
3.3V
6A
7.2A
19.8W
Open Frame pcb
ZPS60-3R3
3.3V
8A
8.5A
26.4
Open Frame pcb
ZPS20-5
5V
4.4A
6.6A
22W
Open Frame pcb
ZPS40-5
5V
6A
7.2A
30W
Open Frame pcb
ZPS60-5
5V
8A
9.0A
40W
Open Frame pcb
ZPS20-9
9V
2.4A
4.0A
21.6W
Open Frame pcb
ZPS40-9
9V
4.45A
5.34A
40.05W
Open Frame pcb
ZPS60-9
9V
6.67A
8.0A
60.03W
Open Frame pcb
ZPS20-12
12V
1.8A
2.7A
21.6W
Open Frame pcb
ZPS40-12
12V
3.34A
4.0A
40.08
Open Frame pcb
ZPS60-12
12V
5A
6.0A
60W
Open Frame pcb
ZPS20-15
15V
1.4A
2.1A
21W
Open Frame pcb
ZPS40-15
15V
2.67A
3.2A
40.05W
Open Frame pcb
ZPS60-15
15V
4A
4.8A
60W
Open Frame pcb
ZPS20-24
24V
0.9A
1.4A
21.6W
Open Frame pcb
ZPS40-24
24V
1.67A
2.0A
40.08W
Open Frame pcb
ZPS60-24
24V
2.5A
3.0A
60W
Open Frame pcb
ZPS40-28
28V
143A
1.71A
40.08W
Open Frame pcb
ZPS60-28
28V
2.14A
2.57A
60W
Open Frame pcb
ZPS40-30
30V
1.33A
1.6A
39.9W
Open Frame pcb
ZPS60-30
30V
2A
2.4A
60W
Open Frame pcb
ZPS40-36
36V
1.11A
1.33A
39.96W
Open Frame pcb
ZPS60-36
36V
1.67A
2.0A
60.12W
Open Frame pcb
ZPS40-48
48V
0.834A
1.0A
40.032W
Open Frame pcb
ZPS60-48
48V
1.25A
1.5A
60W
Open Frame pcb


Ürün Listesi Çift Çıkışlı
Model Adı
Çıkış Gerilimi
Çıkış Akımı
Peak Çıkış Akımı
Çıkış Gücü
Construction
Datasheet
ZPD40-524
V1
5V
3.2A
4.0A
40W
Open Frame pcb
V2
+24V
1.0A
2.5A
ZPD40-512
V1
5V
3.2A
5.0A
40W
Open Frame pcb
V2
+12V
2.0A
1.5A

Ürün Listesi Üç Çıkışlı
Model Adı
Çıkış Gerilimi
Çıkış Akımı
Peak Çıkış Akımı
Çıkış Gücü
Construction
Datasheet
ZPT40-5125N
V1
5V
3.2A
5.0A
40W
Open Frame pcb
V2
12V
2.AA
2.5A
V3
5V
0.3A
0.5A
ZPT40-51212N
V1
5V
3.2A
40W
40W
Open Frame pcb
V2
12V
2A
5.0A
V3
-12V
0.3A
2.5A
ZPT40-51515N
V1
5V
3.2A
4.5A
40W
Open Frame pcb
V2
15V
1.5A
2.3A
V3
-15V
0.3A
0.5A
ZPT40-3512N
V1
3.3V
5.0A
7.0A
23W
Open Frame pcb
V2
5V
2.0A
3.5A
V3
-12V
0.3A
0.5A
ZPT40-52412N
V1
5V
3.2A
5.0A
40W
Open Frame pcb
V2
24V
1.0A
1.5A
V3
-12V
0.3A
0.5A
ZPT40-5245N
V1
5V
3.2A
5.0A
40W
Open Frame pcb
V2
24V
1.0A
1.5A
V3
-5V
0.3A
0.5A
ZPT40-52412P
V1
5V
3.2A
5.0A
40W
Open Frame pcb
V2
24V
1.0A
1.5A
V3
12V
0.3A
0.5A
