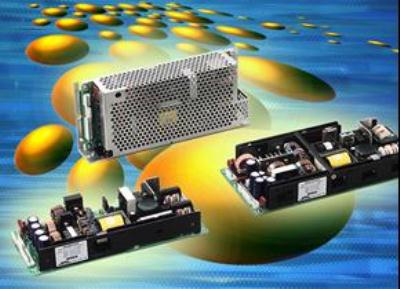

ZWQ Serisi 80W - 170W Dört Çıkışlı AC-DC Güç Kaynakları


	Giriş çalışma gerilimi 85-265VAC (47-63Hz), 120-370VDC
	1U height versions
	Dört (quad) çıkışlı
	Forced air or convection cooled
	80-130W doğal soğutmalı, 80-170W zorlamalı soğutmalı
	Open frame, covered, Molex connector – options available
	Over voltage protection (output shutdown manual reset)
	Over current protection (automatic recovery)
	PFC: Conforms to EN61000-3-2
	EN55022 curve B
	Floating Adjustable Fourth Output
	Adjustable Main and Fourth Output
	Can be used as Positive or Negative Output
	Remote On / Off
	Oper Temp (convection cooled) -10°C to 60°C, derate linearly to 50% load from 40°C to 60°C.
	Oper Temp (forced air cooled) -10°C to 70°C, derate linearly to 50% load from 50°C to 70°C. (>30cfm airflow)

Uygulama Alanları

Açıklama

The quad output 80W and 130W ZWQ power supplies have a number of features that differentiates the series from other multiple output products. Outputs 2 and 3 are isolated from the main and 4th output and can be programmed for 12 or 15V output using links. Outputs 1 and 4 are individually adjustable using potentiometers. The power supplies also have a significant static and peak power ratings, allowing the units to used as a true ""watt box"".

Teknik Broşür, Manuel ve Dosyalar

Benzer Ürünler

	ZWQ Datasheet
	ZWQ Installation Manual
	3D Drawings
	Specification, Drawings, Technical Files
	Ürün Resmi
	AC-DC Broşür ve Kataloglar

	CM4 Serisi 1-4 Çıkışlı modüler 600W AC-DC Güç Kaynağı
	CUT35-75 Serisi üç çıkışlı 35-75W AC-DC Güç Kaynağı
	EFE300-400 Serisi 1-2 çıkışlı digital 300-400W AC-DC Güç Kaynağı
	EFE300-400M Serisi 1-3 çıkışlı medikal digital 200-400W AC-DC Güç Kaynağı
	JWT75-100 Serisi üç çıkışlı endüstriyel 75-100W AC-DC Güç Kaynağı
	MTW15-60 Serisi Low profile üç çıkışlı 15-60W AC-DC Güç Kaynağı
	ZP-20-60 Serisi Low profile 1-3 çıkışlı 20-60W AC-DC Güç Kaynağı
	ZPSA Serisi 20W-100W PCB Tip Tek Çıkışlı Low Profile AC-DC Güç Kaynağı

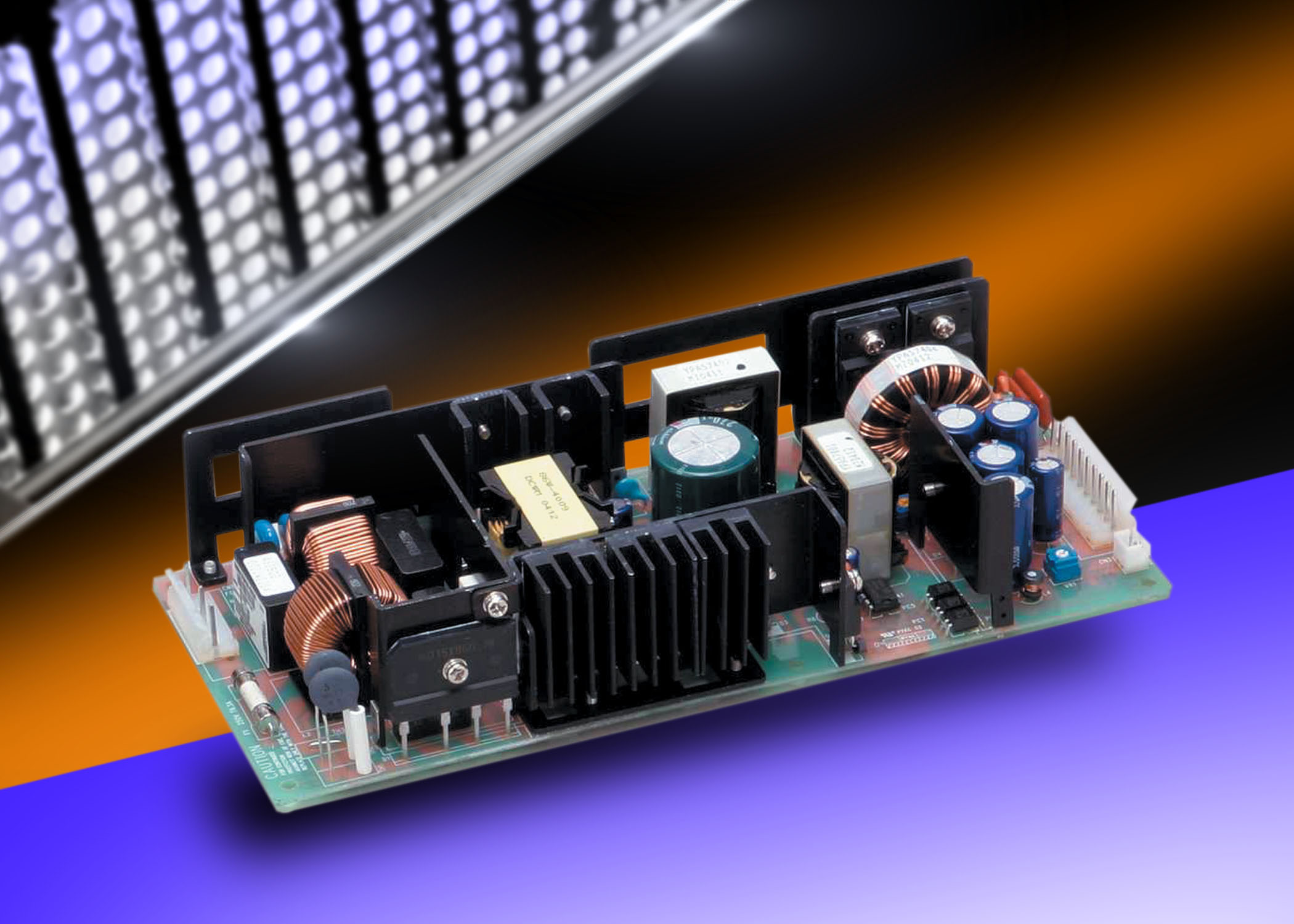

	ZWD100-225 Serisi 2 çıkışlı 100-225W AC-DC Güç Kaynağı
	ZWQ80-170 Serisi 4 çıkışlı 80-170W AC-DC Güç Kaynağı
	ZWS240RC-24 240W OVC III PCB-type AC-DC Power Supply
	ZWS-B Serisi 10-30W PCB-type Single Output AC-DC Power Supplies
	ZWS-BAF Serisi 50-300W PCB-type AC-DC Power Supplies
	ZWS-BP Serisi 150-240W PCB-type Single Output AC-DC Power Supplies

Ürün Listesi

Model Adı	Çıkış Volt		Çıkış Volt Ayar Aralığı	Akım (Doğal soğutma)	Akım (Pik veya Zorlamalı Soğutma)	Construction	Datasheet
ZWQ80-5222	V1	5V	5.0-5.25V	8A	10A	Open Frame pcb
	V2	+12/15*V	+12/+15V	2A	2.5A
	V3	12/15*	-12/-15V	2A	2.5A
	V4	12V	11.4-12.6V	3A	4A
ZWQ80-5223	V1	5V	5.0-5.25V	8A	10A	Open Frame pcb
	V2	+12/15*V	+12/+15V	2A	2.5A
	V3	12/15*	-12/-15V	2A	2.5A
	V4	3.3V	2.0-3.63	7A	9A
ZWQ80-5224	V1	5V	5.0-5.25V	8A	10A	Open Frame pcb
	V2	+12/15*V	+12/+15V	2A	2.5A
	V3	12/15*	-12/-15V	2A	2.5A
	V4	24V	22.8-25.2V	1.5A	2A
ZWQ80-5225	V1	5V	5.0-5.25V	8A	10A	Open Frame pcb
	V2	+12/15*V	+12/+15V	2A	2.5A
	V3	12/15*	-12/-15V	2A	2.5A
	V4	5V	5.0-5.25V	7A	9A
ZWQ130-5222	V1	5V	5.0-5.25V	15A	19A	Open Frame pcb
	V2	+12/15*V	+12/+15V	4A	5A
	V3	12/15*	-12/-15V	4A	5A
	V4	12V	11.4-12.6V	4A	5A
ZWQ130-5223	V1	5V	5.0-5.25V	15A	19A	Open Frame pcb
	V2	+12/15*V	+12/+15V	4A	5A
	V3	12/15*	-12/-15V	4A	5A
	V4	3.3V	2.0-3.63	10A	12A
ZWQ130-5224	V1	5V	5.0-5.25V	15A	19A	Open Frame pcb
	V2	+12/15*V	+12/+15V	4A	5A
	V3	12/15*	-12/-15V	4A	5A
	V4	24V	22.8-25.2V	2A	2.5A
ZWQ130-5225	V1	5V	5.0-5.25V	15A	19A	Open Frame pcb
	V2	+12/15*V	+12/+15V	4A	5A
	V3	12/15*	-12/-15V	4A	5A
	V4	5V	5.0-5.25V	10A	12A
