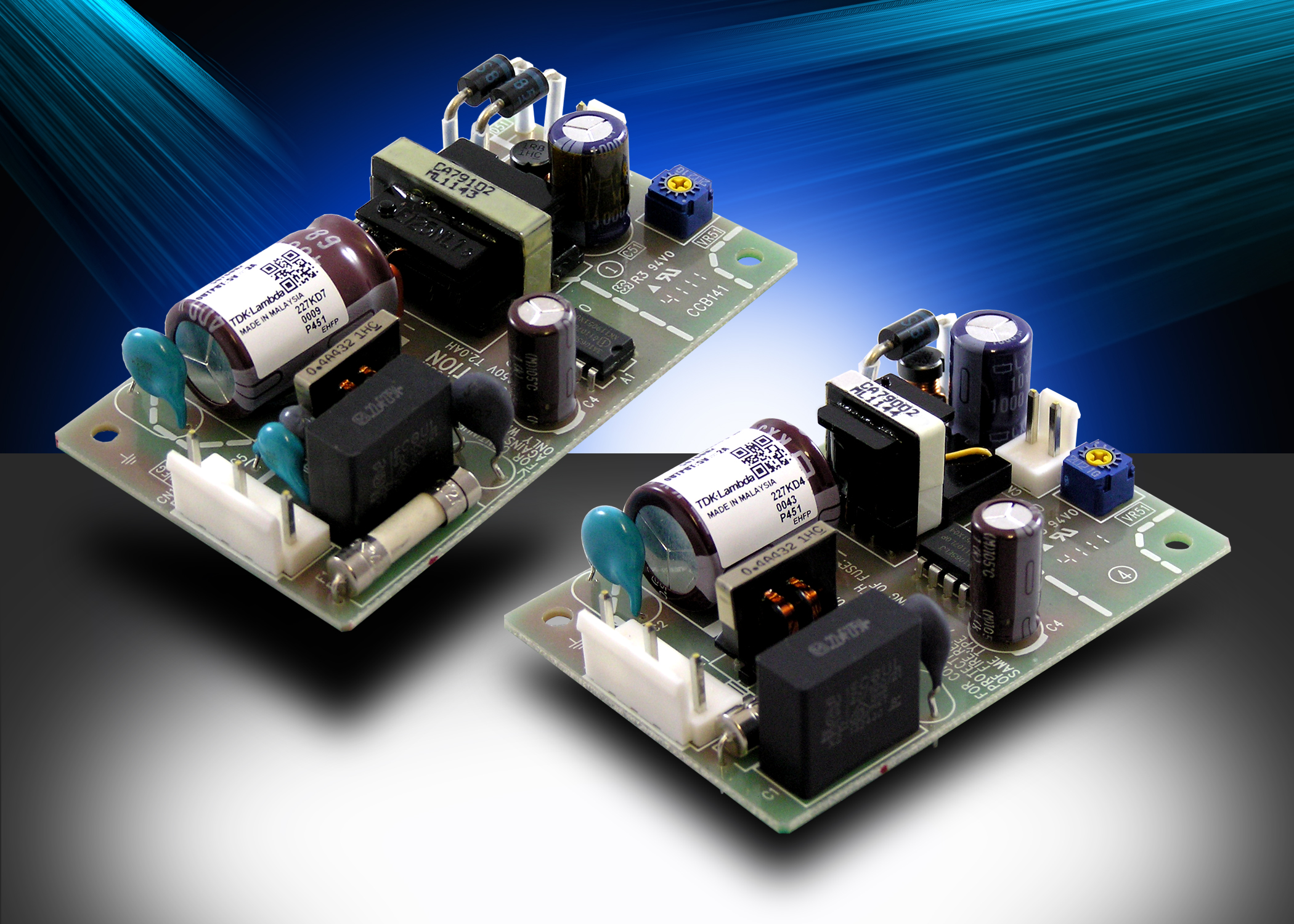

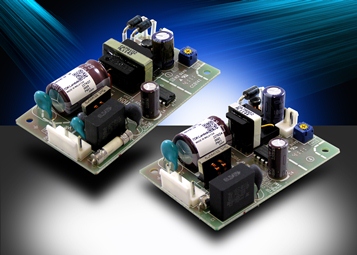

ZWS-B Serisi 10-30W AC-DC Güç Kaynağı

10-30W PCB tip tek çıkışlı AC-DC Güç Kaynağı

Genel Özellikler :
85 - 265VAC (47-63Hz), 120 - 370VDC
3V, 5V, 12V, 15V, 24V çıkış gerilimleri
10W, 15W ve 30W çıkış gücü
30% smaller than previous generation
Operating temp. -10 to +70°C
No load input power <0.5 W
Suitable for ‘Green’ products
10 year E-cap lifetime


Teknik Broşür, Manuel ve Dosyalar
Ürünle ilgili bilgiler

Ürün Listesi
Model Adı
Çıkış Volt
Gerilim Ayar Aralığı
Çıkış Akım
Çıkış Gücü
Construction
Data Sheet
ZWS10B-3
3.3V
2.97-3.63V
2A
6.6W
Open Frame pcb
ZWS10B-5
5V
4.5-5.5V
2A
10W
Open Frame pcb
ZWS10B-12
12V
10.8-13.2
0.9A
10.8W
Open Frame pcb
ZWS10B-15
15V
13.5-16.5
0.7A
10.5W
Open Frame pcb
ZWS10B-24
24V
21.6-26.4
0.5A
12W
Open Frame pcb
ZWS15B-3
3.3V
2.97-3.63V
3A
9.9W
Open Frame pcb
ZWS15B-5
5V
4.5-5.5V
3A
15W
Open Frame pcb
ZWS15B-12
12V
10.8-13.2
1.3A
15.6W
Open Frame pcb
ZWS15B-15
15V
13.5-16.5
1A
15W
Open Frame pcb
ZWS15B-24
24V
21.6-26.4
0.7A
16.8W
Open Frame pcb
ZWS30B-3
3.3V
2.97-3.63V
6A
19.8W
Open Frame pcb
ZWS30B-5
5V
4.5-5.5V
6A
30W
Open Frame pcb
ZWS30B-12
12V
10.8-13.2
2.5A
30W
Open Frame pcb
ZWS30B-15
15V
13.5-16.5
2A
30W
Open Frame pcb
ZWS30B-24
24V
21.6-26.4
1.3A
31.2W
Open Frame pcb

Opsiyonlar
Description
Suffix
L-Plate and Cover
/A
L-Plate
/L
Conformally coated PCB
/CO2
Remote on/off
/R
Fixed Output Voltage (by resistor)
/FV
